目前利用专门DDS芯片开发的信号源比较多，它们输出频率高、波形好、功能也较多，但它们的ROM里一般都只存有一种波形（正弦波），加上一些外围电路也能产生少数几种波形，但速度受到很大的限制，因此使用不是很灵活。为了增加灵活性，可以采用FPGA实现DDS技术，把DDS中的ROM改用SRAM，SRAM作为一个波形抽样数据的公共存储器，只要改变存储波形信息的数据，就可以灵活地实现任意波形发生器。

　　该系统主要由DDS系统、数模转换及输出信号调理等部分组成，由单片机控制，外加键盘及显示等人－机接口部分。DDS系统是设计的关键，主要由相位累加模块、地址｀总线控制模块、数据总线控制模块及波形数据存储器SRAM等组成。其中，相位累加模块、地址总线控制模块和数据总线控制模块都是在FPGA上实现的。相位累加器是整个DDS系统运转的关键，其设计的好坏直接影响到整个系统的功能，它实质上是1个带反馈的Ⅳ位加法器，把输出数据作为另一路输入数据与送来的频率控制字进行连续相加，产生有规律的Ⅳ位地址码。设计中可采用流水线技术实现加法器。

　　在频率更新时钟上升沿时，频率控制字Κ锁存于Ⅳ位的频率控制字寄存器内。在参考时钟的每一个时钟脉冲到来时，控制字Κ与相位累加器内容进行模2加，得到Ⅳ位波形相位值。再将Ⅳ位的相位码截去低B位，用高胚位（M＝N-B）作为地址对SRAM寻址，输出s位的波形幅度值，形成数字化的波形。数字化波形通过DAC后，输出模拟的阶梯化波形，阶梯波经过低通滤波器平滑后，生成连续波形。

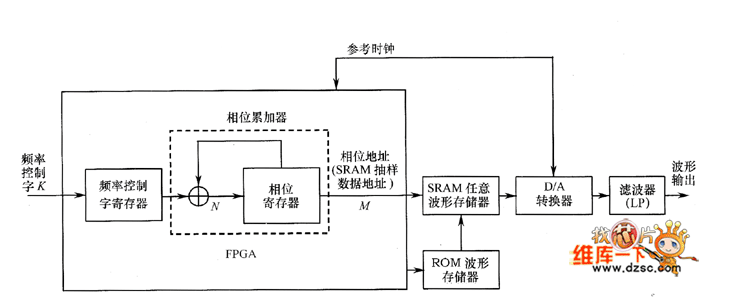

　　该系统同时还扩展有SRAM波形存储器和ROM波形存储器，分别用来存放所需波形抽样数据和预置标准输出波形抽样数据。系统的原理框图如图所示。波形的抽样数据存放在ROM里，当要产生某种波形时，输入相应的控制信息，系统将抽样数据从ROM里加载到SRAM里，以供FPGA工作时寻址查表使用。当所需波形不是标准波形时，可以通过在线编程产生所需波形的抽样数据，直接将抽样数据存人SRAM，以便频率合成时使用，这样就可以产生任意波形的信号。
